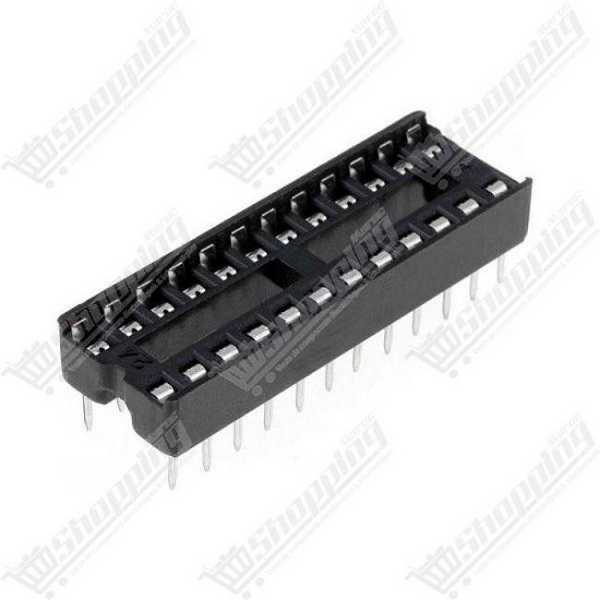

Support de circuit intégré 24 broches DIP-24
Support DIP-24 large pour microcontrôleurs assurant une protection thermique et un remplacement facile des composants.
- Format : DIP-24 Large (15,24 mm / 600 mil)
- Pas standard : 2,54 mm pour PCB
- Isolation : Thermoplastique haute température UL94V-0
- Montage : Traversant (THT) robuste
- Température de fonctionnement : -55 °C à +105 °C
Flexibilité Maximale avec le Support de Circuit Intégré DIP-24
Vous craignez de surchauffer vos puces précieuses lors de la soudure ? Ne prenez plus de risques inutiles. Le Support DIP-24 est l'assurance-vie de vos composants électroniques. Conçu pour offrir une interface amovible entre votre PCB et vos microcontrôleurs, mémoires ou circuits logiques, ce socket est indispensable pour tout électronicien soucieux de la maintenance et de la durabilité de ses projets. En éliminant la soudure directe, vous gagnez la liberté de remplacer un composant défectueux ou de mettre à jour un firmware en quelques secondes, sans jamais toucher à un fer à souder.
Performance et Fiabilité du Support DIP-24 Large (Wide)
- Compatibilité Universelle : Conçu avec un espacement standard de 2,54 mm (0,1 pouce), il s'intègre parfaitement sur les plaques d'essai et les PCB standards.
- Format Robuste : Ce modèle dispose d'un écartement entre rangées de 15,24 mm (600 mil), le format "Large" idéal pour la majorité des microcontrôleurs 24 broches.
- Endurance Électrique : Capable de supporter un courant nominal de 1 A à 3 A par broche et une tension allant jusqu'à 300 V AC.
- Isolation Supérieure : Fabriqué en thermoplastique haute température certifié UL94V-0, garantissant une résistance d'isolement de ≥ 1000 MΩ.
- Stabilité Mécanique : Les contacts offrent une résistance initiale faible de ≤ 20 mΩ, assurant une transmission de signal sans perte.
Pourquoi intégrer un Socket IC 24 Pins dans vos montages ?
- Sécurité Thermique : Protège vos circuits intégrés sensibles contre le stress thermique destructeur lors de l'assemblage du circuit imprimé.
- Maintenance Simplifiée : Idéal pour le dépannage ; permet de tester le composant hors circuit ou de le remplacer instantanément en cas de panne ("Hot Swapping" manuel).
- Prototypage Rapide : Permet de réutiliser des composants coûteux sur différents projets sans les dessouder.
- Mise à jour Firmware : Indispensable pour les systèmes nécessitant des reprogrammations fréquentes via un programmateur externe.
Fiche Technique Détaillée : Support CI 24 Broches
| Caractéristique | Spécification |
|---|---|
| Nombre de contacts | 24 Broches (DIP-24) |
| Pas (Pitch) | 2,54 mm |
| Largeur (Row Spacing) | 15,24 mm (600 mil) - Format Large |
| Matériau Isolant | Thermoplastique (PBT/Nylon) UL94V-0 |
| Température de fonctionnement | -55 °C à +105 °C |
| Montage | Traversant (THT) |
| Résistance de contact | ≤ 20 mΩ |
Commander le Support DIP-24 au Maroc
Optimisez vos conceptions électroniques dès aujourd'hui. Nous proposons ce Support de CI 24 broches au meilleur prix du marché marocain. Que vous soyez à Casablanca, Rabat, Marrakech ou Tanger, profitez d'une livraison rapide et d'un stock disponible immédiatement. Ne laissez pas une puce grillée arrêter votre projet, équipez-vous maintenant !
FAQ : Tout savoir sur le Support de Circuit Intégré DIP-24
Quelle est la différence entre les formats "étroit" (narrow) et "large" (wide) pour un support DIP-24 ?
Le format DIP-24 existe en deux largeurs standards : 0,3 pouce (7,62 mm) et 0,6 pouce (15,24 mm). Il est impératif de vérifier l'espacement des rangées de votre circuit intégré avant l'achat, car un support "large" ne pourra pas s'insérer sur une empreinte de PCB conçue pour un format "étroit".
Quel type de contact choisir : à fourche (feuillard) ou usiné (tulipe) ?
Les contacts usinés (tulipe) sont préférables pour les applications nécessitant une grande fiabilité et des insertions répétées, car ils offrent une meilleure connexion électrique. Les contacts à fourche sont plus économiques mais plus sensibles aux vibrations et à l'oxydation sur le long terme.
Comment identifier le sens de montage pour ne pas inverser le circuit intégré ?
Le support possède une encoche en forme de demi-lune à l'une de ses extrémités. Cette encoche doit être alignée avec le repère correspondant sur la sérigraphie du PCB et avec l'encoche (ou le point) présent sur le circuit intégré pour identifier la broche n°1.
Le support peut-il fondre lors de la soudure sur le PCB ?
Les supports de qualité sont en thermoplastique résistant à la chaleur, mais une exposition prolongée au fer à souder peut déformer le plastique. Il est conseillé de souder les broches par alternance ou d'insérer un circuit intégré sacrificiel pendant l'opération pour maintenir l'alignement des contacts.
Pourquoi les broches de mon circuit intégré ne s'alignent-elles pas parfaitement avec les trous du support ?
Les composants DIP neufs ont souvent les broches légèrement inclinées vers l'extérieur pour faciliter l'insertion automatique en usine. Pour une insertion manuelle dans un support, il faut presser délicatement les deux rangées de broches contre une surface plane pour les rendre parfaitement parallèles.
Peut-on utiliser un support DIP-24 pour tester des composants plus petits (ex: DIP-16) ?
Techniquement oui, si l'écartement entre les deux rangées (0,3" ou 0,6") est le même, mais cela n'est pas recommandé. Le composant doit être aligné sur le bord supérieur (près de l'encoche) pour respecter le brochage, mais cela peut créer des erreurs de diagnostic ou des courts-circuits accidentels.
