Adaptateur SOP8 SSOP8 vers DIP8 1.27mm
Convertissez vos composants CMS SOP8 et SSOP8 vers un format DIP8 standard pour un prototypage facile et rapide.

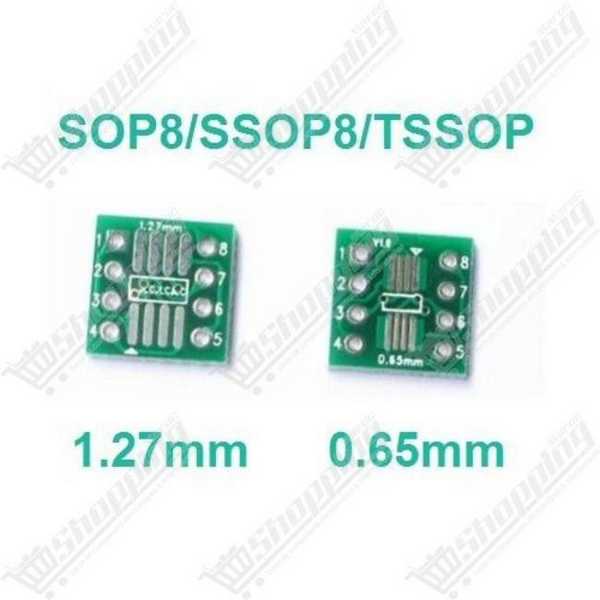

- Compatible Face A : SOP8/SOIC8 (Pas 1.27mm)
- Compatible Face B : SSOP8/TSSOP8 (Pas 0.65mm)

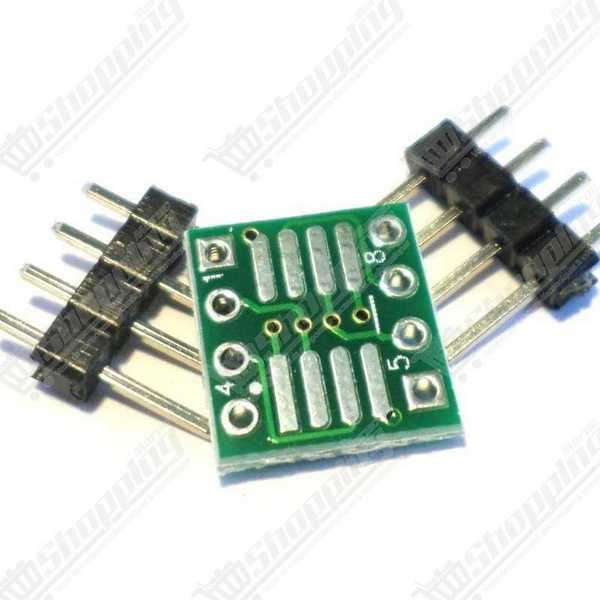

- Sortie standard DIP-8 (Pas 2.54mm)
- Circuit PCB double face FR4 robuste

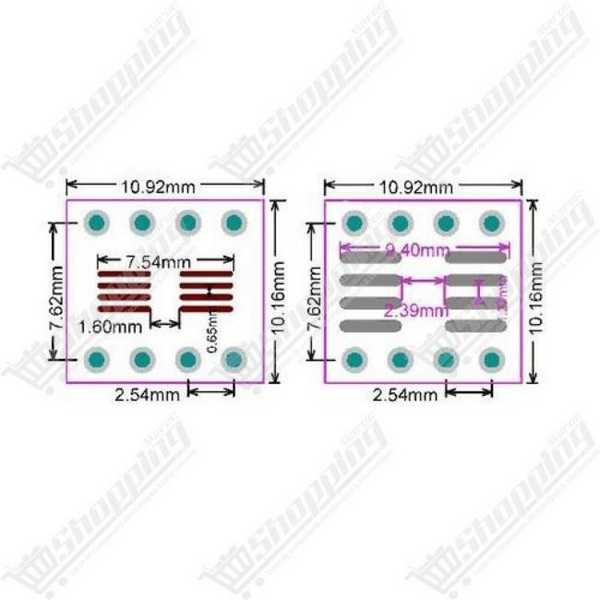

- Dimensions compactes 12x12mm
Révolutionnez votre Prototypage avec l'Adaptateur SOP8/SSOP8 vers DIP8
Vous en avez assez de galérer avec des composants microscopiques impossibles à insérer sur une plaque d'essai ? L'Adaptateur SOP8/SSOP8 vers DIP8 est la solution astucieuse qui comble le fossé entre la miniaturisation des puces modernes et la praticité du prototypage classique. Conçu pour les électroniciens exigeants, ce circuit imprimé (PCB) de conversion transforme instantanément vos puces CMS (SOP, SOIC, TSSOP) en un format DIP-8 standard facile à manipuler. Que vous cherchiez à flasher un BIOS, tester un amplificateur opérationnel ou prototyper avec un microcontrôleur PIC, cet adaptateur double face offre une polyvalence inégalée sans sacrifier la qualité du signal.
Performance et Conception du Convertisseur SMD vers DIP
- Polyvalence Double Face : Un seul PCB pour deux standards. La Face A gère le SOP8/SOIC8 (pas de 1,27 mm), tandis que la Face B s'occupe des formats plus fins SSOP8/TSSOP8 (pas de 0,65 mm).
- Intégration Immédiate : Convertit vos composants vers un pas standard de 2,54 mm, rendant vos puces compatibles avec n'importe quelle breadboard ou support de programmation ZIF.
- Fabrication Robuste : Circuit en FR4 (Fibre de verre) de haute qualité, assurant une résistance mécanique et une isolation électrique supérieure.
- Facilité de Soudure : Pastilles avec finition soignée (étamée ou dorée) pour une adhérence optimale de l'étain et une prévention efficace contre l'oxydation.
- Format Compact : Dimensions optimisées de 12 mm x 12 mm pour ne pas encombrer vos montages.
Applications Concrètes de l'Adaptateur SOIC8/TSSOP8
- Programmation et Réparation : Indispensable pour l'utilisation avec des programmeurs (type CH341A) pour flasher des mémoires EEPROM ou des puces BIOS.
- Prototypage Rapide : Testez des amplificateurs opérationnels ou des comparateurs en boîtier SO-8 directement sur une plaque d'essai sans graver de PCB spécifique.
- Développement Microcontrôleur : Idéal pour travailler avec la série PIC12 ou d'autres MCU 8 broches qui ne sont plus disponibles en format DIP traversant.
- Sauvetage de Composants : Récupérez des puces sur de vieilles cartes électroniques et réutilisez-les facilement dans de nouveaux projets.
Fiche Technique Détaillée : Adaptateur PCB Universel SOP8
| Caractéristique | Spécification |
|---|---|
| Type de produit | Adaptateur PCB (Breakout Board) Double Face |
| Compatibilité Face A | SOP8, SOIC8, SO8 (Pas 1,27 mm) |
| Compatibilité Face B | SSOP8, TSSOP8, MSOP8 (Pas 0,65 mm) |
| Sortie | Format DIP-8 (Pas 2,54 mm) |
| Matériau | FR4 Standard (Épaisseur 1,5 - 1,6 mm) |
| Courant Nominal | Max 1 A |
| Nombre de broches | 8 points de connexion (Pin-to-Pin) |
Commander votre Adaptateur SOP8 vers DIP8
Ne laissez pas un boîtier CMS bloquer l'avancement de votre projet. Commandez dès aujourd'hui votre adaptateur SOP8/SSOP8 vers DIP8 et profitez d'une solution fiable et économique. C'est l'outil qui manquait à votre atelier pour passer du concept à la réalité sans soudure complexe sur fils volants.
FAQ : Tout savoir sur l'Adaptateur de Puces CMS
Quelle est la différence entre les deux faces de cet adaptateur ?
L'adaptateur est conçu pour une polyvalence maximale. Une face est dédiée au format standard SOP8/SOIC8 avec un pas de 1,27 mm, idéal pour la plupart des mémoires et Ampli-Op. L'autre face accueille les formats plus miniaturisés SSOP8/TSSOP8 avec un pas serré de 0,65 mm.
Comment identifier l'emplacement de la broche 1 (Pin 1) sur le PCB ?
Le repérage est simple : la broche 1 est indiquée par un petit point blanc, un chiffre "1" ou un pad de forme spécifique. Assurez-vous d'aligner l'encoche ou le point de votre puce CMS avec ce repère avant de procéder à la soudure.
Cet adaptateur est-il compatible avec les puces SOP8 larges et étroites ?
Oui, les pistes de ce PCB sont généralement conçues avec un "land pattern" étendu pour accueillir aussi bien les boîtiers "Narrow" (3,9 mm) que les "Wide" (5,3 mm).
Quelles sont les astuces pour réussir la soudure des pattes de 0,65 mm (SSOP8) ?
Pour le pas fin de 0,65 mm, l'utilisation de flux de soudure est cruciale pour éviter les ponts. Fixez d'abord deux coins opposés pour aligner la puce, puis utilisez une panne fine pour souder les autres pattes.
