Adaptateur SOP14 / SSOP14 vers DIP-14 (1.27mm / 0.65mm)
Convertissez vos composants SMD SOP14 et SSOP14 en format DIP-14 standard pour un prototypage facile.

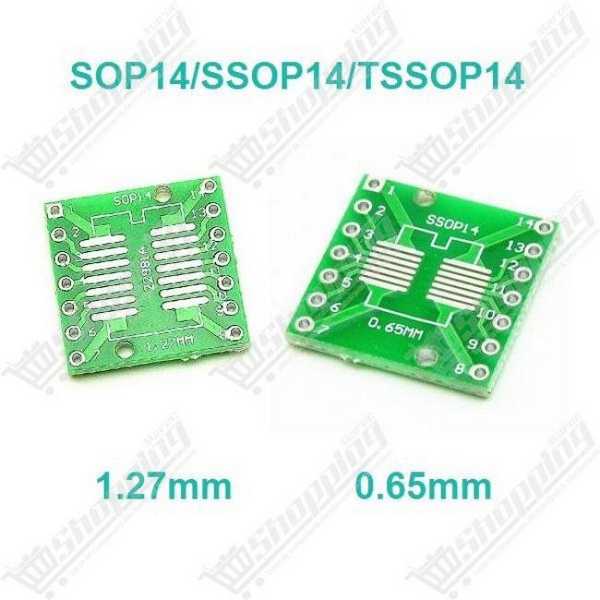

- Compatibilité Face A : SOP14 / SOIC14 (Pas 1.27mm)
- Compatibilité Face B : SSOP14 / TSSOP14 (Pas 0.65mm)
- Sortie standard : DIP-14 (Pas 2.54mm)
- Conception : PCB FR-4 double face robuste
- Dimensions compactes : 17.78 mm x 17.78 mm
Libérez le potentiel de vos circuits SMD avec l'adaptateur SSOP14 / SOP14 vers DIP
Vous en avez assez de voir des composants électroniques performants vous échapper simplement parce qu'ils ne sont disponibles qu'en format miniature ? Ne laissez plus la taille de vos puces limiter votre créativité. Cet adaptateur SSOP14 / SOP14 vers DIP-14 est le pont indispensable entre la miniaturisation industrielle et la flexibilité du prototypage.
Conçu pour les ingénieurs et les passionnés d'électronique, ce module transforme intelligemment les composants montés en surface (SMD) en format DIP standard. Que vous cherchiez à tester un nouvel amplificateur opérationnel, un pilote de moteur ou une porte logique, cette carte vous permet d'intégrer des technologies de pointe directement sur votre breadboard sans la moindre complexité.
Excellence technique de la platine de conversion SOP14 / SSOP14
- Polyvalence Double Face : Une conception ingénieuse offrant deux empreintes distinctes. La face A accueille les formats SOP14 / SOIC14 avec un pas de 1,27 mm, tandis que la face B gère les formats ultra-compacts SSOP14 / TSSOP14 au pas de 0,65 mm.
- Intégration Breadboard Immédiate : Convertit vos puces en un format traversant DIP-14 standard avec un espacement de broches de 2,54 mm, idéal pour l'insertion rapide sur plaques d'essai.
- Qualité de Fabrication Supérieure : Construit sur un PCB en FR-4 (époxy fibre de verre) d'une épaisseur robuste de 1,6 mm, garantissant une durabilité thermique et mécanique lors de vos soudures.
- Soudabilité Optimisée : Bénéficie d'un traitement de surface par étamage sans plomb (HAL) et de trous métallisés, facilitant l'adhérence de l'étain et assurant une conductivité parfaite.
- Identification Intuitive : Chaque broche est clairement numérotée par une sérigraphie blanche, réduisant drastiquement le risque d'erreur de câblage lors de vos tests.
Applications concrètes pour ce module adaptateur DIP-14
- Prototypage Rapide : Testez des microcontrôleurs ou des capteurs SMD avant de concevoir votre PCB final. Validez votre schéma électronique en quelques minutes sur une plaque labdec.
- Récupération de Composants : Donnez une seconde vie à des puces extraites d'anciens appareils électroniques en les montant sur cet adaptateur pour les réutiliser dans de nouveaux projets.
- Éducation et Formation : Permet aux étudiants d'utiliser des composants modernes (souvent uniquement SMD) dans un environnement d'apprentissage classique basé sur des plaques à trous.
- Débogage de Circuits : Isolez et testez un circuit intégré spécifique hors de son système d'origine pour vérifier son intégrité ou ses caractéristiques.
Fiche Technique Détaillée : Convertisseur SMD 14 broches
| Spécification | Détail Technique |
|---|---|
| Type de Produit | Breakout Board / Adaptateur SMD vers DIP |
| Compatibilité Face A | SOP14, SOIC14, SO14 (Pas : 1,27 mm) |
| Compatibilité Face B | SSOP14, TSSOP14, MSOP14 (Pas : 0,65 mm) |
| Sortie | DIP-14 (Pas standard : 2,54 mm) |

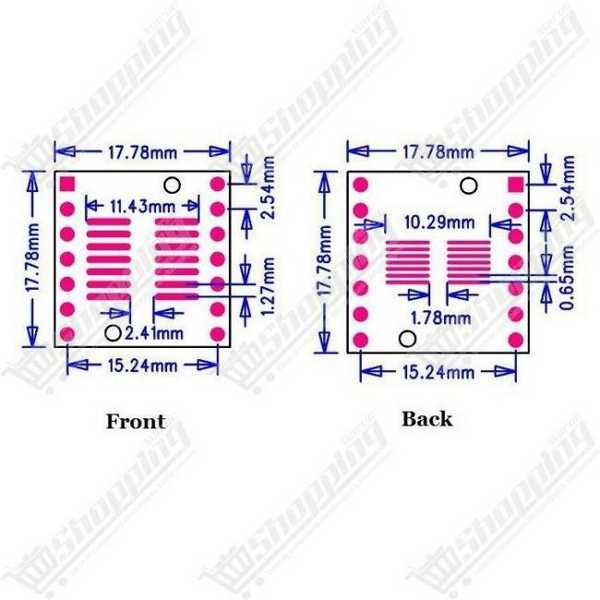

| Dimensions PCB | 17,78 mm x 17,78 mm |
| Matériau | FR-4 Haute Qualité |
| Épaisseur du Cuivre | 35 µm |
| Finition | Masque de soudure vert, Étamage HAL |
Commander l'Adaptateur SSOP14 / SOP14 vers DIP-14 au Maroc
Ne laissez pas un format de boîtier freiner votre innovation. Procurez-vous dès maintenant cet outil essentiel pour tout atelier d'électronique au Maroc. Nous vous garantissons un prix compétitif et une disponibilité immédiate. Profitez de notre livraison rapide partout au Maroc pour démarrer vos projets de soudure et de prototypage sans attendre.
FAQ : Maîtriser vos soudures sur l'adaptateur SOP/SSOP
Quelle est la différence fondamentale entre les deux faces de l'adaptateur ?
L'adaptateur est conçu pour une flexibilité maximale. Une face est dédiée aux boîtiers standards SOP/SOIC avec un espacement de broches de 1,27 mm. L'autre face cible les composants plus fins type SSOP/TSSOP avec un pas serré de 0,65 mm.
Comment réussir ma soudure sur le côté SSOP (0,65 mm) sans courts-circuits ?
La clé est l'utilisation d'un stylo de flux de qualité et d'une panne de fer fine. Le flux aide l'étain à couler uniquement sur les pads. Si des ponts de soudure se forment, une simple tresse à dessouder permettra d'absorber l'excédent proprement.
Puis-je souder deux puces simultanément (une sur chaque face) ?
Non, c'est impossible électriquement. Les pistes des deux faces sont reliées aux mêmes sorties DIP-14. Installer deux composants créerait des conflits de signaux et des courts-circuits immédiats.
Comment repérer la broche n°1 sur le PCB ?
Repérez la pastille de forme carrée sur le circuit imprimé, ou cherchez le petit point blanc sérigraphié. Ces indicateurs visuels désignent toujours l'emplacement de la broche n°1 pour un alignement correct.
Quelle est l'astuce pour aligner parfaitement les broches pour ma plaque d'essai ?
Pour un résultat professionnel, insérez d'abord vos barrettes de connexion (headers) directement dans votre breadboard. Posez ensuite le PCB par-dessus et effectuez vos soudures. Cela garantit que les broches seront parfaitement perpendiculaires et alignées.
